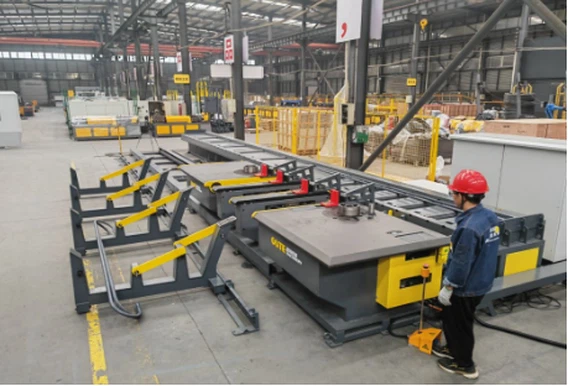

KARTA DANYCH HB45
Jul 09, 2024| KARTA DANYCH HB45
Dane techniczne:
Wprowadzić:
- Kompletne zestawy urządzeń posiadają certyfikat UL lub CSA;
- Sprzęt wykorzystuje komponenty elektryczne, system sterowania, PLC, serwomotor, ekran dotykowy itp. firmy Siemens;
- Główne elementy pneumatyczne są marki Fisesto (Niemcy);
- Łożyska kluczowe, uszczelnienia olejowe są produkcji SKF (Szwecja), NSK (Japonia) i innych znanych międzynarodowych marek;
- Specjalna konstrukcja do gięcia prętów R i rozciągania w Ameryce Północnej;
- Sprzęt posiada strukturę zębów tarczowych, długą żywotność, niski poziom hałasu, wygodną konserwację, demontaż i konserwację;
- Modułowa rama prowadnicy, dokładniejszy kąt gięcia, wyższa jakość wykończenia gięcia prętów stalowych;
- Sprzęt może przetwarzać długoterminowo φ 36mm (nr 11 w USA) (HRB500);
- Pojedyncza stała, dodatnia i odwrotna średnica zbrojenia zginanego, standard gięcia R odnoszą się do wymagań Stanów Zjednoczonych;
- maksymalna średnica łuku (φ 304mm);
- Prędkość gięcia {{0}} stopni / sek., prędkość ruchu gięcia 0.5-1 m/s;
- Najkrótsza strona gięcia głowicy podwójnej wynosi 1,8 m w przypadku gięcia głowicą podwójną, a najkrótsza strona gięcia głowicy pojedynczej wynosi 600 mm w przypadku gięcia głowicą pojedynczą;
Maszyna eksplodowała:
- zespół ruchomej głowicy,
- zespół ramy zacisku środkowego pręta zbrojeniowego,
- Rama szynowa 5 m,
- Regał szynowy 3 m,
- Rama szynowa 5 m,
- zespół głowicy stałej,
- montaż ramy z surowca,
- gotowy montaż regału,
- montaż szafy sterowniczej elektrycznej,
- szafka operacyjna,
- przenoszenie skrzynki z narzędziami,
- przełącznik nożny.
Funkcjonować:
- Maszyna ta może obrabiać podkowy, duże strzemiona, duże haki itp.
- Proces§5-40mmpręt zbrojeniowy prosty.
CZĘŚCI SKŁADOWE:
- Maszyna jest zaprojektowana z jedną ruchomą głowicą gnącą i jedną nieruchomą głowicą gnącą, dzięki czemu długość gięcia jest bardzo dokładna.
- Maszyna ta jest wyposażona w różne typy form do gięcia stosowanych w Ameryce Północnej i może wykonywać większość standardowych operacji gięcia.
Części elektryczne
- Sprzęt przyjmujeKomponenty elektryczne Siemensa, system sterowania, PLC, serwosilnik, ekran dotykowy, itp.;
Główne składniki
|
Numer seryjny |
Nazwa |
Marka |
Model |
|
1 |
PLC |
Simens |
|
|
2 |
Kompresor powietrza |
Jaguar |
ET -65 |
|
3 |
Cylinder i komponenty |
Fiseta |
|
|
4 |
Łożysko |
NSK/SKF/HRB |
|
|
5 |
Sterownik serwomechanizmu |
Simens |
6SL5510-1BE17-0AF0/6SL5510-1BE17-0AF0/6SL5510-1BE{{1{{ 11}}}}AF0 |
|
6 |
Reduktor |
Wielki Mur |
|
|
7 |
Brama IoT |
Simens |
6ED1055-5MC08-0BA2 |
|
8 |
Nie dopuścić |
Simens |
3SU1050-1GB20-0AA0+3SU1550-1AA10-1CA0 |
|
9 |
Ekran dotykowy |
Simens |
6AW2128-3MB06-0AX1 |
|
10 |
Wyłącznik obwodu |
Simens |
3VA5110-6EF31-0AA0/5SJ4301-8HG42/5SJ4316-8HG42/3RV2021-4DA10/3RV2021-4BA10 ... |
|
11 |
Wycięcie z materiału topliwego |
Simens |
KTK-R-20 |
|
12 |
Wiatrak elektryczny |
SŁOŃCE |
PMD2412PTB1-A (2). GN |
|
13 |
Stycznik |
Simens |
3RT6025-1BB40 |
|
14 |
Zasilacz impulsowy |
Simens |
6EP1436-2BA10 |
|
15 |
Pokrętło |
Simens |
3SU1052-2BF10-0AA0+3SU1550-1AA{5}}}NA0 |
|
16 |
Przycisk reset |
Simens |
3SU1050-0AB30-0AA0+3SU1550-1AA10-1NA0 |
|
17 |
Przełącznik podróży |
Simens |
3SE5232-0HK50 |
|
18 |
Przycisk Start |
Simens |
3SU1050-0AB40-0AA0+3SU1550-1AA10-1NA0 |
|
19 |
Pedał |
KACON |
HRF-HD5NX-RE |
|
20 |
Stojak |
Simens |
Certyfikat: CSA lub UL
